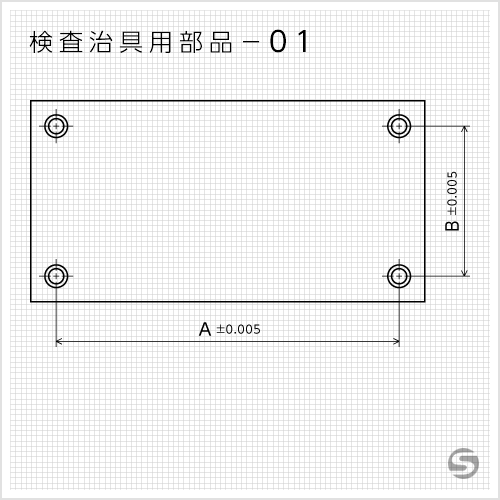

検査治具用部品−01
-
-
【製品概要】 寸法 30×250×500 材質 SS400 数量 2枚 受注形態 単品 備考
- 依頼内容
- 精度穴の加工後、焼入ブッシュ圧入、その後穴ピッチ精度を確保してくださいとの依頼
- 問題点
-
- 工程1 ・・・ ベースの外観荒加工、ボーリング下穴加工後、焼鈍
- 工程2 ・・・ 厚み研磨代を残して外観仕上げ、厚み研磨後、穴ボーリング仕上げ
- 工程3 ・・・ 仕上げた穴にブッシュを圧入する
- 上記の工程後ブッシングした穴と穴のピッチを測定すると、加工時の機械のデジタル表示とは違った結果になり、精度外になることがあった
- 厚み研磨時、研磨応力でわずかにそっているのだが、ベースの自重と研磨脱磁後の残存磁力で、機械ヘッドに密着してしまい、ソリを発見、解決できなかった
- 解決策
-
- 外注と打合せし、研磨できる範囲で極力少ない取代にして（厚みで0.1mm程度）研磨、念入りに脱磁後、ボーリング加工
- ブッシングも直角に厚入できるよう工夫
- 結果
- 良好
